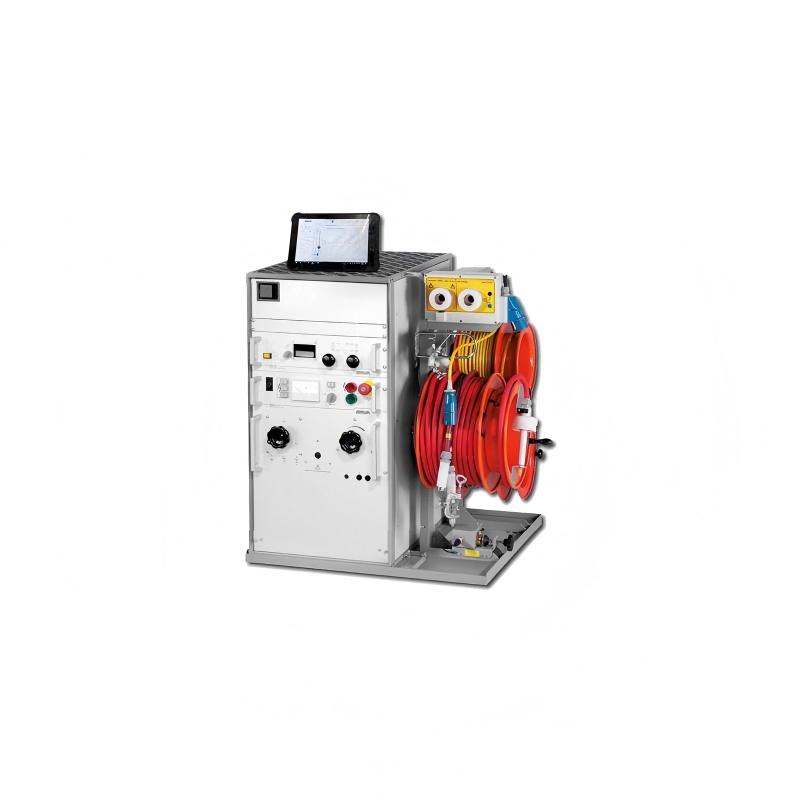

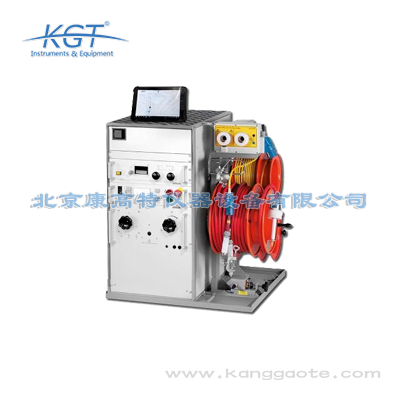

奧地利BAUR Syscompact 400 電纜故障定位系統

品牌：奧地利BAUR
分類：電纜故障定位儀
應用領域：電網，電廠，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

奧地利BAUR Syscompact 400 電纜故障定位系統由康高特代理，本產品便于運輸，可放置在載重量 300 - 500 公斤的小型客貨車輛中，技術維護和維修簡單，經過培訓的人員可在現場進行相關操作。現在熱賣中，如需購買，可通過客服熱線聯系我們！

Syscompact 400 BAUR 電纜故障定位系統
新品亮點：BAUR 故障定位應用程序（BAUR Fault Location App）
Syscompact 400 電纜故障定位系統功能
TDR（時域反射法）：脈沖反射測量法（單相和三相）
階躍反射測量法（Step TDR）：用于電纜和短線路上的接頭故障預定位（單相和三相）—— 僅搭配 BAUR BUI - F 應用程序使用
SIM/MIM（二次脈沖 / 多脈沖法）：二次脈沖法 / 多脈沖測量方法
DC - SIM/MIM（直流二次脈沖 / 多脈沖法）：直流模式下的二次脈沖法 / 多脈沖測量方法
ICM（脈沖電流法）：脈沖電流測量方法
DC - ICM（直流脈沖電流法）：直流模式下的脈沖電流測量方法
Decay（信號衰減法）：信號衰減測量法（可選功能）
電纜和電纜護套測試：可對*高 32kV 的電纜和電纜護套進行測試

Syscompact 400 電纜故障定位系統產品特性
緊湊通用：便于運輸，可放置在載重量 300 - 500 公斤的小型客貨車輛中
操作便捷：測量操作可通過以下設備控制：
裝有 BAUR 4 軟件的筆記本電腦
安裝 BAUR BUI - F 應用程序的平板電腦
成熟的預定位方法：經過時間驗證的故障預定位方法，保障測量結果快速準確
使用安全：通過筆記本電腦控制時，可將必要的電纜數據傳輸?shù)?BAUR 故障定位應用程序（BAUR Fault Location App），實現電纜故障的*位置定位
強大的脈沖電壓發生器：脈沖能量*高可達 2050 焦耳
電極壽命長：得益于優化的接觸表面特性，電極使用壽命長
火花放電器可靠性高：火花放電器可靠性高
遠程控制：脈沖反射計可通過 Wi - Fi 連接進行遠程控制
帶電測量：集成的 CAT IV / 600V 隔離濾波器，可在帶電電纜上進行脈沖反射測量
多語言菜單：方便的多語言菜單系統，便于操作
便于維護維修：技術維護和維修簡單，經過培訓的人員可在現場進行相關操作
增益調節：可根據電纜長度調節增益，更好地顯示遠距離事件
聲學和跨步電壓定位：與單獨提供的 BAUR protrac® *定位系統配合使用，可通過聲學方法*確定電纜故障位置，還能使用跨步電壓法*確定電纜護套的故障位置

應用場景
適用于0～32kV 中低壓配電電纜全類型故障檢測與定位，可完成故障預定位、高壓沖擊、電纜及外護套測試，設備緊湊便攜，可搭載于小型客貨車輛，適合基層供電所、電力搶修班組現場快速作業。

Syscompact 400 電纜故障定位系統技術參數

設備	參數	詳情
脈沖反射計 IRG 400	脈沖電壓	60V
	脈沖寬度	30ns - 10μs
	脈沖數量（SIM/MIM）	1 - 20 個脈沖，可調節
	電氣強度	400V，50/60Hz
	測量類別	CAT IV/600V（隔離濾波器激活時）
	輸入信號增益	動態范圍 101dB（-63 至 + 38dB） +40dB（根據長度增益）
	測量范圍	10m - 250km
	精度	0.1%（相對于測量結果）
	數據傳輸速率	400MHz
	分辨率	0.1m（當 v/2 = 80m/μs 時）
	傳播速度（v/2）	20 - 150m/μs，可調節
	控制方式	通過 BAUR 4 軟件的筆記本電腦通過 BAUR BUI - F 應用程序的平板電腦
脈沖電壓發生器	脈沖電壓范圍	0 - 8kV，0 - 16kV，0 - 32kV
	脈沖能量 - SSG 1100	1100J
	脈沖能量 - SSG 1500	1540J
	脈沖能量 - SSG 2100	2050J
	脈沖序列	10 或 20 個脈沖 / 分鐘，單脈沖 SSG 1500 選項：20 或 30 個脈沖 / 分鐘，單脈沖
	直流電壓	0 - 32kV
	最大輸出電流（燒穿）	560mA 直流（0 - 8kV） SSG 1500 / SSG 2100 選項：850mA 直流（0 - 8kV）
系統	供電電壓	220 - 230V，50/60Hz（也可選擇其他供電選項，詳見 “供貨范圍、配件和選項”）
	工作環境溫度	-10°C 至 + 50°C
	儲存溫度	-20°C 至 + 60°C
	尺寸（含 KTG M3 電纜盤支架）（寬 x 高 x 深）	約 935x970x775mm
	重量	195kg 起（取決于配置）
	防護等級	IP22
	安全和電磁兼容性	符合歐盟指令（CE 標志）（2014/35/EU）和電磁兼容性指令（2014/30/EU），EN 60068 - 2 及后續標準
附加脈沖電壓電容器 - SZ 1000	脈沖電壓范圍	0 - 4kV
	脈沖能量 - SSG 1100	880J
	脈沖能量 - SSG 1500	980J
	脈沖能量 - SSG 2100	1110J
附加脈沖電壓電容器 - SZ 1600	脈沖電壓范圍	0 - 4kV
	脈沖能量 - SSG 1100	1480J
	脈沖能量 - SSG 1500	1580J
	脈沖能量 - SSG 2100
