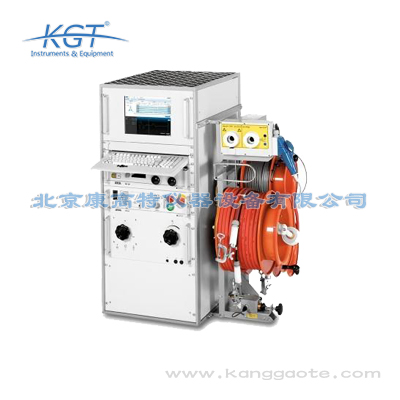

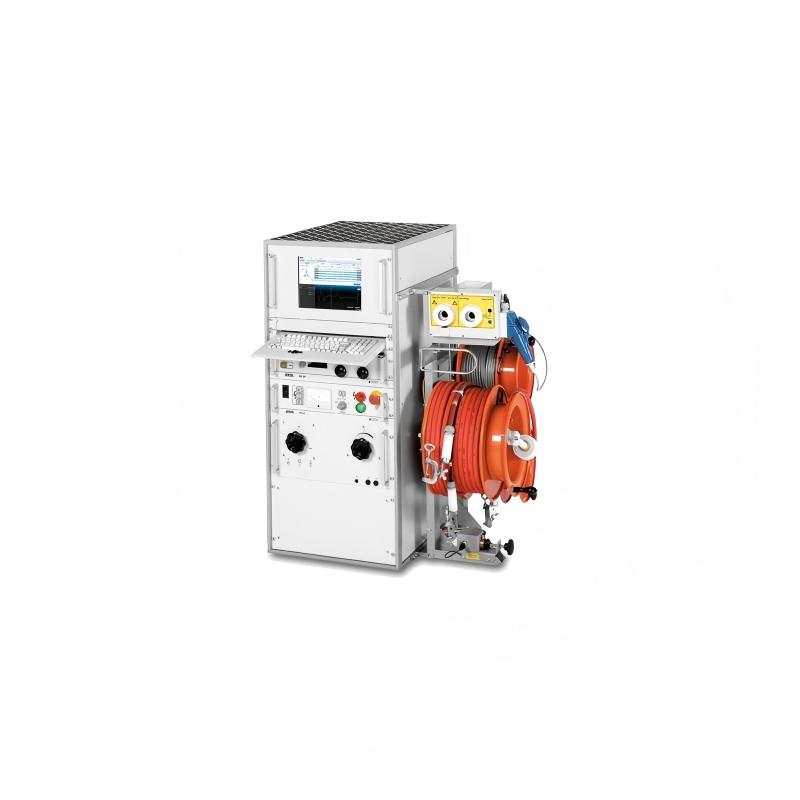

奧地利BAUR Syscompact 4000便攜式電纜故障定位系統

品牌：奧地利BAUR
分類：電纜故障定位儀
應用領域：電網，電廠，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

奧地利BAUR Syscompact 4000便攜式電纜故障定位系統由康高特代理，本產品適用于間歇性故障的包絡曲線：即便微小的阻抗變化也能被發現并保存，配備與工作流程相匹配的多語言直觀用戶界面，方便操作。現在熱賣中，如需購買，可通過客服熱線聯系我們！

Syscompact 4000便攜式電纜故障定位系統功能
直流電壓測試
絕緣電阻測量（*高 1000V，可選）
TDR（時域反射法）：脈沖反射法
適用于間歇性故障的包絡曲線：即便微小的阻抗變化也能被發現并保存。
SIM/MIM（二次 / 多路脈沖檢測法）：采用沖擊電壓或直流（DC）模式的二次 / 多路脈沖檢測法，每個高壓脈沖進行 20 次反射測量
ICM（沖擊電流法）：采用沖擊電壓或直流模式的沖擊電流法

Syscompact 4000便攜式電纜故障定位系統特點
配備與工作流程相匹配的多語言直觀用戶界面，方便操作。
結構緊湊且功能多樣，便于運輸，適合安裝在凈載重量 300 - 500kg 的廂式車中。
內置成熟的故障預定位方法，能自動識別電纜末端和故障位置，自動保存所有測量數據，存儲空間可容納超 100,000 條測量信息。具備 GIS 數據庫接口（可選），可拓展診斷功能1。
應用場景：用于中低壓電纜故障的預定位和*定位。新型操作設計與內置定位方法，搭配強大的工業電腦和優化的測量參數，可對各類電纜進行精準故障定位。系統可配備不同的沖擊電壓發生器（SSG 1100、SSG 1500或 SSG 2100 ），其自動沖擊模式還適用于聲波*定位234。

Syscompact 4000便攜式電纜故障定位系統供貨范圍
電纜故障定位系統 Syscompact 4000 相關組件（文檔中未詳細列舉完整組件內容）
電纜卷筒架 KTG M3，附帶各長 25m 的高壓連接電纜、電源連接電纜和接地電纜（包含接地端子）
TDR 連接電纜，三相，50m，盤繞在手動電纜卷筒上
電源選項
高壓同軸連接插座 CS2，40kV
可選軟件功能（文檔中未詳細列舉具體功能）

Syscompact 4000便攜式電纜故障定位系統配件和選項
連接電纜和接地電纜（未詳細列舉具體規格）
地圖集成（可應要求提供地圖）
GIS 接口

應用場景
適用于中低壓配電電纜的各類故障預定位與*定位，尤其擅長捕捉微弱、間歇性高阻故障，設備緊湊可裝入小型廂式車，適合電力搶修、車載移動檢測、電纜試驗及疑難故障排查。

Syscompact 4000 BAUR 電纜故障定位系統技術數據

脈沖反射測試儀 IRG 4000	系統
脈沖反射測量和絕緣電阻測量的技術數據可查閱 IRG 4000 和 BAUR 軟件 4 電纜故障定位的數據表。	電源 220 - 230 V, 50/60 Hz 選項 - 110 - 120 V, 50/60 Hz (配備外部自耦變壓器) - 240 V, 50/60 Hz (配備電源改裝套件)
沖擊電壓發生器	環境溫度（運行） 0 至 +50 °C 擴展溫度范圍 * - 20 至 +60 °C
沖擊電壓范圍 0 - 8 kV、0 - 16 kV、0 - 32 kV 選項 SZ 1000/SZ 1600：0 - 4 kV	儲藏溫度 - 40 至 +60 °C
沖擊能量 SSG 1100 1,100 J 使用選項 SZ 1000：880 J 使用選項 SZ 1600：1,480 J	尺寸（寬 × 高 × 深）約 935×1,145×775 mm （含電纜卷筒架 KTG M3）
選項 SSG 1500 1,540 J 使用選項 SZ 1000：980 J 使用選項 SZ 1600：1,580 J	重量 195 kg 起（取決于裝備情況）
選項 SSG 2100 2,050 J 使用選項 SZ 1000：1,110 J 使用選項 SZ 1600：1,710 J	防護等級 IP22
脈沖序列 10 或 20 次沖擊 / 分鐘，單次沖擊選項 SSG 1500 20 或 30 次沖擊 / 分鐘，單次沖擊	安全和電磁兼容性 (EMC) 符合 CE 標準 符合低電壓指令 (2014/35/EC)、電磁兼容性指令 (2014/30/EC)、環境影響 EN 60068 - 2 和后續版本
直流電壓 0 - 32 kV	* 可能限制性能數據
最大輸出電流（在直流模式中） 560 mA (0 - 8 kV) 選項 SSG 1500/SSG 2100 850 mA (0 - 8 kV)
