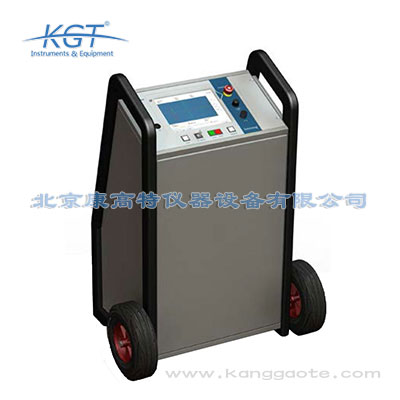

P12i便攜式故障定位系統

品牌：Intereng(鷹騰)
分類：電纜故障定位儀
應用領域：電網，市政管網，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

P12i便攜式故障定位系統簡介：
?P12i是一套用于在復雜低壓和中壓(12kv)網絡中對電纜故障進行故障排除，預定位和*定位的故障定位系統。
?P12i系統檢測并*定位任何可能的電纜故障，即使沒有經驗的用戶通過菜單引導，也能輕松完成。
?P12i具有超大液晶顯示屏，可同時顯示測量曲線，設置及信息的參數代碼。
?P12i系統集成了TDR功能，包括高電壓ARTi模式，可以預定位和*定位低阻和高阻故障。由于其集成了各種功能，從而縮短了*定位的時間。
?P12i系統快速高壓浪涌脈沖周期為3秒。
?P12i的亮點在于它能夠提供高達2500焦耳的能量，從而能應對各種苛刻條件的定位工作。
?P12i配置的多維安全系統PROSAFE 3D確保儀器，操作員和被測電纜的*大安全性。
?P12i系統選配pinpointer Kamphone和Locator S分別用于電纜故障*定位和電纜外護套故障安全。

P12i便攜式故障定位系統特點：
?集成自動系統
?高達 1000 焦耳的多范圍輸出
?便攜性能好
?低壓和 6到12kV電纜系統的故障的*佳解決方案
?可實現從預定位，到*定位，到故障排除的全方位服務
?一個中央控制單元，用于所有測量模式和設置
?基于App 風格的用戶界面，便于操作
?旋轉編碼器操作*的參數設置
?PROSAFE 系統保護用戶儀器及被測電纜的安全

P12i便攜式故障定位系統應用領域：
?地下中壓和低壓的綜合網絡故障定位

P12i便攜式故障定位系統標準配置：
?P12i（基本型）
?連接電纜（5m）
?FU/EP傳感器套件
?說明書

選配件：
?帶手推車的升級版
?連接套件：25m或50m（高壓 + 低壓）
?可選配電纜故障*定位儀Kamphone和Locator S

P12i亮點

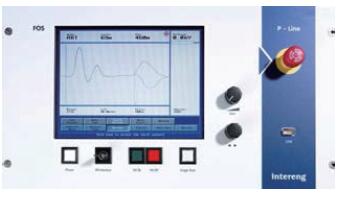

人性的用戶界面
P12i亮點1

?所有測量模式和系統設置由一個控制單元控制。
?直觀的APP風格的軟件界面，將引導缺乏經驗輕松上手的用戶。
?操作簡單，遵循故障定位的標準算法設置菜單。
?旋轉編碼器有助于設置*的測量值。
?清晰簡潔的顯示屏可顯示出明顯的故障信息，指示操作錯誤或內部設備故障。

PROSAFE3D安全系統
P12i亮點2

?先進的多層安全系統涵蓋以下幾個方面：
?PROSAFE 3D（標準）
1D集成緊急開關和安全鎖
2D保護放電技術
3D故障地面狀態監測（FU / EP ）
?PROSAFE 5D（可選）
4D分離變壓器
5D額外的殘余電壓監視器

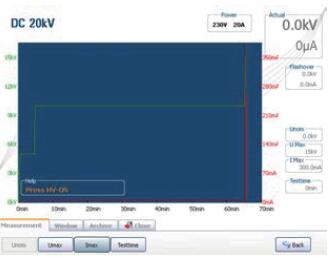

分析與測試工具
P12i亮點3

?電纜故障的故障發現將提高后續故障定位過程的效率。
?此外，它有助于避免使用不適合的定位技術導致的電纜應力。
?以下分析模式可選：
絕緣電阻測量（選擇）
HV測試與漏電流測量和記錄
外護套故障測試模式及電流記錄

預定位工具
P12i亮點4

?集成的精密TDR可以通過采用感應式電弧反射技術（ARTi）預定位窄范圍內的高阻故障。主要的優點是不損耗高壓脈沖電壓和能量轉換，從而完全適用于電纜故障預定位。
?提供以下附加選項：
用于同步多相分析的TDR-3相模式
用于間歇故障掃描的TDR-IFS模式

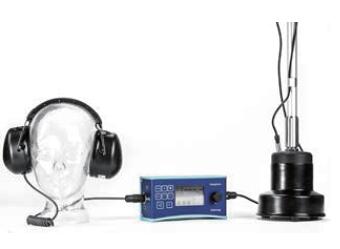

*定位工具
P12i亮點5

?對于復雜的電纜故障，有效的故障預定位是必需的。
?之后，使用聲音放電方法的*定位將是一個簡單的過程。
?參數的簡單設置和高達2000焦耳的高浪涌能量將使得我們可以快速找到電纜故障段。
?可選配電纜故障*定位儀Kamphone和Locator S
?對于“潮濕”故障的高電流（1.5A）故障調節

故障分析與測試
紅外模式（選配）	10kΩ to 200MΩ @ 5kV
高壓直流模式	0 to 18kV
外護套測試模式	0 to 12kV
TDR范圍	90公里
TDR脈沖/寬度TDR	160V / 50ns至10μs
分辨率	0.2m
TDR阻抗匹配	25～1600Ω
預定位TDR-LV模式	1相高壓電纜
選配	三相超低壓電纜
選配	間歇性故障掃描
預定位TDR-HV模式	ARTi：12kV（電弧反射）
選配	SCC：12kV（浪涌電流）
選配	DVC：18kV（衰減電壓）
故障環境	500mA
選配	1.5A@12kV
故障指示
最大浪涌電壓等級	3/6 /12kV
最大浪涌能量	1000J（每級）
選配	最高2000J（每級）
范圍浪涌脈沖循環范圍	2000J @ 3s到10s; 單發
外護套精準定位（可選）	0～12kV; 1：3,1：6,3：1,6：1
通用數據
安全	PROSAFE 3D或5D系統
尺寸	430 x 516 x 875毫米
IP評級	IP54
重量	85公斤
電源	230V，50Hz
工作溫度	-10°C至+ 55°C
