| 產品 | 型號(貨號) |
|---|---|
|
可根據您的具體需求定制 EZ-Thump 設備。如需確定產品型號(貨號),請根據詳細選項對應的數字填寫字母標識。示例:若需訂購一臺 4kV 版本的 EZ-Thump,配備 15 英尺輸出電纜和接地電纜、帶大力鉗電纜終端的 14 毫米公制 MC 連接器、手推車及護套,對應的產品型號為 EZT4-15 T2 C H。 |
|
| 4kV 便攜式故障定位系統 | EZT4-yyzzSCHM |
| 12kV 便攜式故障定位系統 | EZT12-yyzzSCHM |
| 選項(訂購時必須明確): | - |
| 電纜長度標識: | - |
| 15 英尺(4.6 米)高壓輸出電纜及接地電纜 | yy = 15 |
| 50 英尺(15 米)高壓輸出電纜及接地電纜 | yy = 50 |
| 電纜終端標識: | - |
| 帶帶電作業夾的 14 毫米公制 MC 連接器 | zz = T1 |
| 帶大力鉗的 14 毫米公制 MC 連接器 | zz = T2 |
| 高壓端硬連接至電池夾,接地端采用 “G” 型夾(無 MC 連接器) | zz = T3 |
| 帶電池夾的 10 毫米母制 MC 連接器 | zz = T4 |
| 可選標識(不訂購則省略) | - |
| 分段軟件 | S |
| * 手推車適配設計 | C |
| ** 護套配件 | H |
| 手動電壓選擇功能 | M |
| 標配附件: | 型號(貨號) |
| 6 英尺(1.8 米)市電供電線組(美標 / 德國標準 / 英標) | 1002-889 |
| 通用電池充電器套件(美標 / 德國標準 / 英標) | 1002-890 |
| 操作手冊 | AVTMEZT4/12 |
| 可選附件: | 型號(貨號) |
| EZT4/12 型號專用手推車 | 895000180110000 |
| 15kV 彎式 14 毫米母制 MC 連接器 | 865000100100000 |
| 25kV 彎式 14 毫米母制 MC 連接器 | 865000200100000 |
| 35kV 彎式 14 毫米母制 MC 連接器 | 865000300100000 |
| digiPHONE+ 浪涌波接收器 | 871500500100000 |
| ESG NT 數字接地故障定位儀 | 871500200200000 |

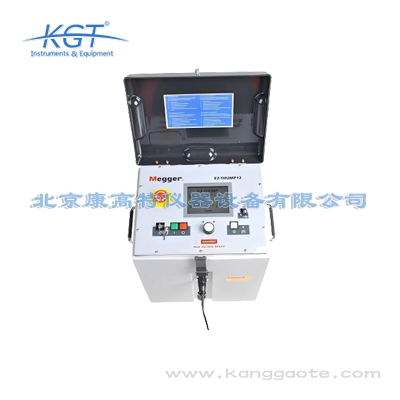

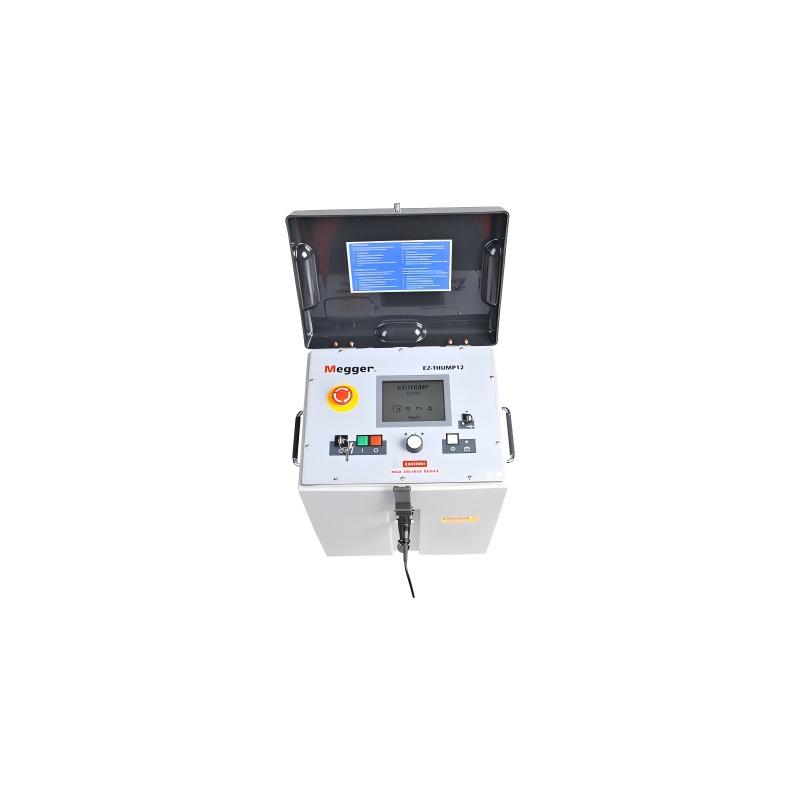

EZ-THUMP便攜式電纜故障測試系統規格
| 項目 | 規格描述 |
|---|---|
| 輸出 | 0–4kV、35mA 直流(EZ-THUMP4 型號);0–12kV、12mA 直流(EZ-THUMP12 型號) |
| 預定位 |
- TDR(時域反射)量程:25,000 英尺(7.6 千米)
|
| 電弧反射 | 0–4kV 或 0–12kV(取決于具體型號) |
| 故障精確定位 |
- 浪涌:0–4kV/500J(EZT4 型號);0–12kV/500J(EZT12 型號)
|
| 顯示屏 |
- 尺寸:5.7 英寸(14.48 厘米)
|
| 存儲 | 可存儲 1000 條軌跡數據 |
| 接口 | USB 端口 |
| 電纜 / 終端配件 |
- 15 英尺(4.6 米)高壓柔性屏蔽電纜,帶 MC 連接器和帶電作業夾
|
| 交流電源連接 | 供電線組(美標 / 德國標準 / 英標),適用電壓:100–230V 交流(AC)±,頻率:50/60Hz |
| 安全保護 | 緊急停止按鈕、鑰匙開關聯鎖、自動 “超時” 保護 |
| 環境適應性 |
- 工作溫度:-20°C 至 +50°C
|
| 尺寸 | 360x390x500 mm |
