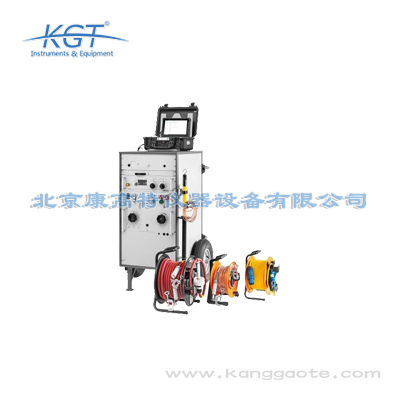

奧地利BAUR Syscompact 400 portable電纜故障定位儀由康高特代理，本產品專為電纜故障的預定位和*定位設計的便攜式系統，無需*車載安裝，方便移動作業?，F(xiàn)在熱賣中，如需購買，可通過客服熱線聯系我們！

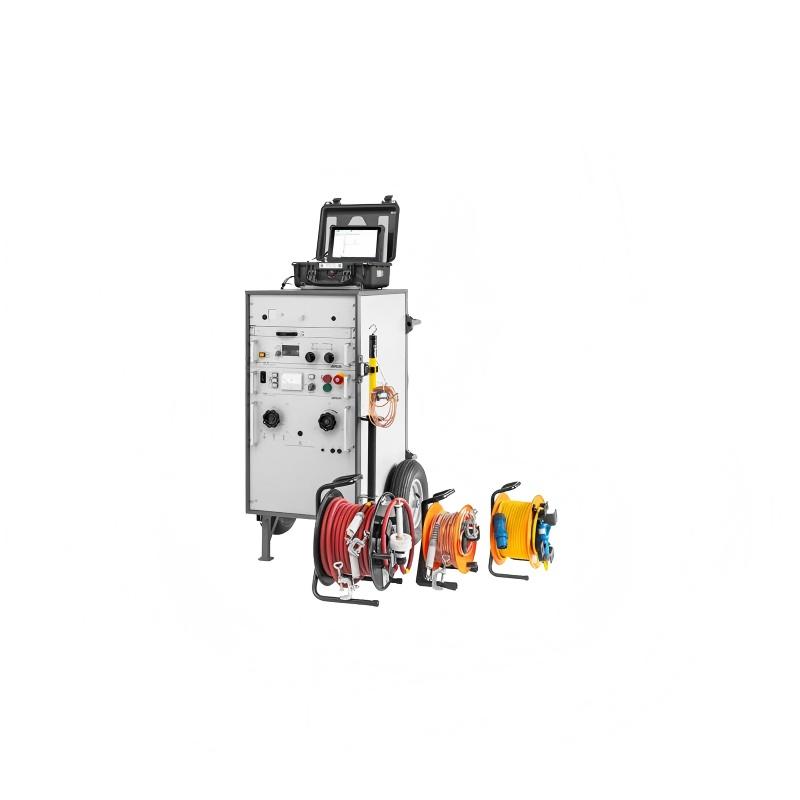

Syscompact 400 便攜式 BAUR 電纜故障定位系統
新增功能：可借助 BAUR App BUI-F 通過平板電腦進行操作
功能
預定位
TDR（時域反射法）：脈沖反射法
“階躍” TDR（Step TDR）：階躍反射法
SIM/MIM（二次 / 多路脈沖檢測法）：采用沖擊電壓或 DC 模式的二次 / 多路脈沖檢測法
ICM（沖擊電流法）：沖擊電流法
Decay（衰變法）：衰變法（選項）
*定位：需配備 BAUR *定位系統 protrac®
聲磁*定位：利用聲波和磁場進行*故障定位
跨步電壓法：用于*定位電纜護套故障
直流電壓測試：*高可進行 32kV 的直流電壓測試
Syscompact 400 portable電纜故障定位儀產品特征
沖擊能量：標準沖擊能量*高可達 1,100J，可選配*高 2,050J 的沖擊能量
便攜性：專為電纜故障的預定位和*定位設計的便攜式系統，無需*車載安裝，方便移動作業
操作便捷：測量控制可通過以下設備實現
安裝 BAUR App BUI-F 的平板電腦
安裝 BAUR 軟件 4 的筆記本電腦
安全性高：保障使用過程中的安全性
性能強大：配備性能強大的沖擊電壓發生器
成熟方法：采用成熟的電纜故障預定位方法，測量快速、可靠
顯示優化：根據電纜長度進行增益調節，以便更好地顯示遠程聲磁信號
WLAN 控制：通過 WLAN 控制 TDR 測量，提升操作便捷性
帶電測量：集成式隔離濾波器 CAT IV/600V，支持在帶電電纜上進行 TDR 測量
Syscompact 400 portable電纜故障定位儀供貨范圍
BAUR 電纜故障定位系統 Syscompact 400
脈沖反射測試儀 IRG 400
SIM/MIM 耦合單元 SA 32
沖擊電壓發生器 SSG 1100
適用于 ICM 的電感耦合 SK 1D
Syscompact 400 的 19“機架，高 21 機架單元（933.45mm），深 700mm，包括重載滾輪和手柄，以及平板電腦或筆記本電腦的 19“抽屜
10m 高壓連接電纜
10m 接地電纜，帶有接地鱷魚鉗
10m 電源連接電纜
控制設備：安裝 BAUR App BUI-F 的平板電腦或安裝 BAUR 軟件 4 的筆記本電腦
其他配件
IRG 連接電纜，三相，10m
接地桿 GR 40
使用說明書
BAUR 軟件 4 的可選軟件功能
地圖集成：可應要求提供地圖集成功能
GIS 接口：提供地理信息系統（GIS）接口
Syscompact 400 portable配件和選項電源相關
240V 電源改裝套件（適用于 SSG 1100 ）
240V 電源改裝套件（適用于 SSG 1500 / SSG 2100 ）
110/230V，1.5kVA 外部自耦變壓器（適用于 SSG 1100 ）
110/230V，3.0kVA 外部自耦變壓器（適用于 SSG 1500 / SSG 2100 ）
127/230V，3.0kVA 外部自耦變壓器（適用于 SSG 1500 / SSG 2100 ）
沖擊電壓發生器
沖擊電壓發生器 SSG 1500（替代 SSG 1100 ）
沖擊電壓發生器 SSG 2100（替代 SSG 1100 ）
定位系統及配件
*定位系統 protrac®，“聲磁” 套件
放電和接地桿 GDR 40 - 250
25m 高壓連接電纜（帶高壓同軸連接插座）
50m 高壓連接電纜（帶高壓同軸連接插座）
TDR 連接電纜 CAT IV/600V，三相，25m，盤繞在手動電纜卷筒上
TDR 連接電纜 CAT IV/600V，三相，50m，盤繞在手動電纜卷筒上
應用場景
專為現場移動搶修設計的便攜式一體化電纜故障定位系統，無需固定車載，可快速對 0–32kV 中低壓電纜進行故障預定位、高壓沖擊、直流耐壓及*定點，適用于電力搶修、市政管網、野外應急故障排查。
專為現場移動搶修設計的便攜式一體化電纜故障定位系統，無需固定車載，可快速對 0–32kV 中低壓電纜進行故障預定位、高壓沖擊、直流耐壓及*定點，適用于電力搶修、市政管網、野外應急故障排查。
|
設備
|
參數
|
詳情
|
|
脈沖反射測試儀 IRG 400
|
測量方法（選項）
|
TDR 脈沖反射法（支持單相和三相測量）
“階躍” TDR（Step TDR，支持單相和三相測量）
SIM/MIM 二次 / 多路脈沖檢測法
ICM 沖擊電流法
Decay 衰變法
|
|
|
最高耐壓
|
400V，50/60Hz
|
|
|
測量類別
|
CAT IV/600V（搭配可選的 TDR 連接電纜，最高 CAT IV/600V ）
|
|
|
輸出阻抗
|
30Ω - 2kΩ
|
|
|
輸入信號增益
|
動態范圍 101dB（-63 至 +38dB）
|
|
|
顯示范圍
|
10m - 1000km
|
|
|
精確度
|
0.1%（基于測量結果）
|
|
|
采樣率
|
400MHz
|
|
|
分辨率
|
0.1m（當 v/2 = 80m/μs 時）
|
|
|
傳播速度（v/2）
|
20 - 150m/μs，可調
|
|
|
控制方式
|
通過安裝 BAUR App BUI-F 的平板電腦
通過安裝 BAUR 軟件 4 的筆記本電腦
|
|
沖擊電壓發生器
|
沖擊電壓范圍
|
0 - 8kV、0 - 16kV、0 - 32kV
|
|
|
沖擊能量 - 標準
|
1,100J
|
|
|
沖擊能量 - SSG 1500 選項
|
1,540J
|
|
|
沖擊能量 - SSG 2100 選項
|
2,050J
|
|
|
脈沖序列
|
10 或 20 次沖擊 / 分鐘，單次沖擊
SSG 1500 選項：20 或 30 次沖擊 / 分鐘，單次沖擊
|
|
|
直流電壓
|
0 - 32kV
|
|
|
最大輸出電流（燒穿）
|
DC 560mA（0 - 8kV）
SSG 1500/SSG 2100 選項：DC 850mA（0 - 8kV）
|
|
系統
|
電源（選項）
|
220 - 230V，50/60Hz
110 - 120V，50/60Hz（配備外部自耦變壓器）
240V，50/60Hz（配備電源改裝套件）
|
|
|
環境溫度（運行）
|
-10 至 +50°C
|
|
|
儲藏溫度
|
-20 至 +60°C
|
|
|
尺寸（寬 x 高 x 深）
|
配有重載滾輪約 775x1185x935mm
|
|
|
重量
|
140kg 起（取決于裝備情況）
|
|
|
防護等級
|
IP22
|
|
|
安全和電磁兼容性（EMC）
|
符合 CE 標準，符合低電壓指令（2014/35/EC）、電磁兼容性指令（2014/30/EC）、環境影響 EN 60068 - 2 和后續版本
|
-
