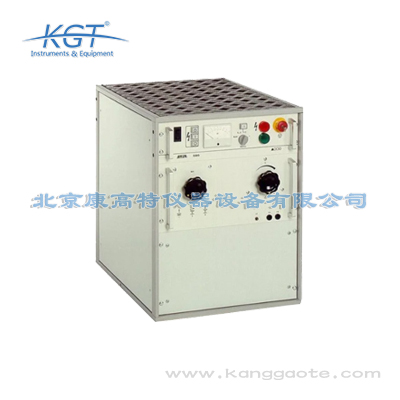

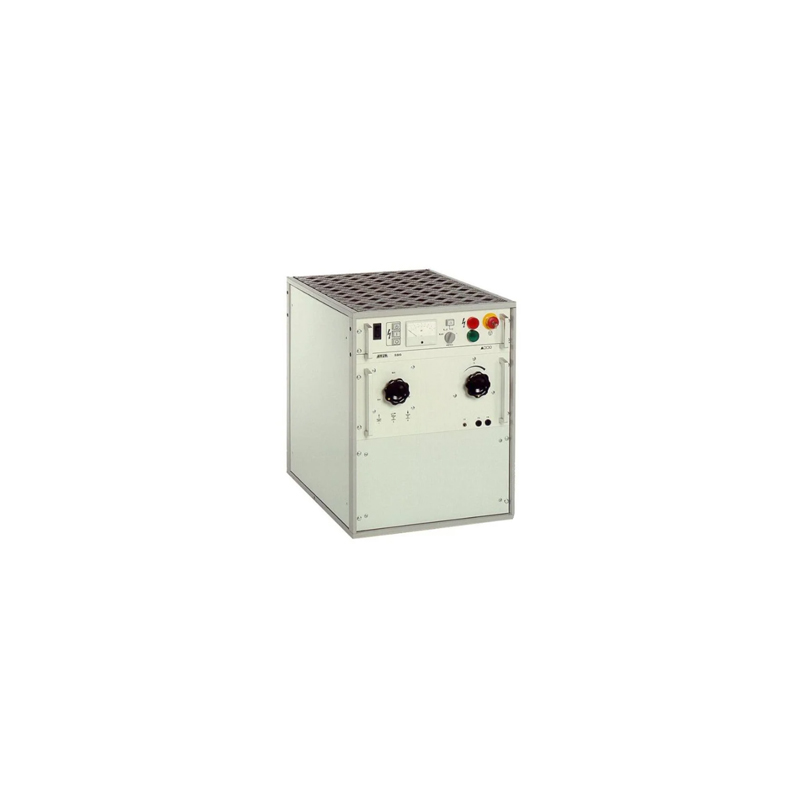

奧地利BAUR SSG 1100沖擊電壓發生器

品牌：奧地利BAUR
分類：電纜故障定位儀
應用領域：電網，電廠，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

奧地利BAUR SSG 1100沖擊電壓發生器由康高特代理，本產品用于對電力電纜中的高歐姆、低歐姆以及間歇性故障進行預定位和*定位。現在熱賣中，如需購買，可通過客服熱線聯系我們！

數據表

沖擊電壓發生器 SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000 可以*定位高歐姆和低歐姆故障，以及定位高、中和低壓電纜上的間歇性故障。輸出電壓可在 0 – 8 kV、0 – 16 kV、0 – 32 kV 范圍內無級調整。高壓電容器通過電磁控制的脈沖開關周期性地將電荷釋放到損壞的電纜上。關閉時，將自動對已連接的高壓電纜和內部沖擊電容器分別進行放電。

特征

高沖擊電壓，*高 32 kV
電壓可連續調整
通過具有 3 個測量范圍的千伏電壓表進行電壓監控
高沖擊能量
自動放電檢測裝置
電磁控制型沖擊開關，帶有耐高溫的鎢制圓頭
安全控制單元 VDE 0104 要求
連接插座，用于配備信號燈的外部緊急斷電裝置
4 種運行程序可選：
- 單次脈沖
- 低脈沖頻率
- 高脈沖頻率
- 直流輸出
過熱保護
適用于系統耦合器 SA 32 (SIM-MIM) 的控制輸出端

供貨范圍

沖擊電壓發生器，不帶配件
- 電源線 (2.5 米)
- 高壓連接電纜 (4 m)
- 地線 (10 mm,4 m)
- 用于緊急斷電插座的分路插頭
- 使用說明書
- 作為獨立儀器使用時，需要 19" 外殼 (參見選項)。

選項

19" 外殼 14 機架單位；無拉手
1 對 19" 外殼拉手
適用于 19" 外殼的輪組；已安裝
放電桿和接地桿 GDR 40-250；600 Ws

應用場景
適用于高低壓電力電纜的高阻、低阻及間歇性故障預定位與*定位，可配合電纜測試系統在電力搶修、市政管網維護等場景完成高壓沖擊放電與故障定點作業。

SSG 1100產品規格

參數	SSG 1100	SSG 1500	SSG 2100	SSG 3000
電源電壓	220 – 230 V	220 – 230 V	220 – 230 V	220 – 230 V
選項	110 – 120 / 240 V（帶有外部自耦變壓器或隔離變壓器）	110 – 120 / 240 V（帶有外部自耦變壓器或隔離變壓器）	110 – 120 / 240 V（帶有外部自耦變壓器或隔離變壓器）	110 – 120 / 240 V（帶有外部自耦變壓器或隔離變壓器）
電源頻率	45 Hz 至 60 Hz	45 Hz 至 60 Hz	45 Hz 至 60 Hz	45 Hz 至 60 Hz
最大功率消耗（短接時）	3,000 VA	5,000 VA	5,000 VA	5,000 VA
最大輸出電壓	32 kV	32 kV	32 kV	32 kV
輸出電壓范圍	0 – 8 kV / 0 – 16 kV / 0 – 32 kV	0 – 8 kV / 0 – 16 kV / 0 – 32 kV	0 – 8 kV / 0 – 16 kV / 0 – 32 kV	0 – 8 kV / 0 – 16 kV / 0 – 32 kV
最大沖擊能量	1100 Ws	1536 Ws	2048 Ws	3000 Ws
脈沖頻率	10、20 次脈沖 / 分鐘	20、30 次脈沖 / 分鐘	10、20 次脈沖 / 分鐘	10、15 次脈沖 / 分鐘
直流運行時的最大輸出電流	電壓范圍 0 – 8 kV：560 mA；0 – 16 kV：280 mA；0 – 32 kV：140 mA	電壓范圍 0 – 8 kV：850 mA；0 – 16 kV：425 mA；0 – 32 kV：210 mA	電壓范圍 0 – 8 kV：850 mA；0 – 16 kV：425 mA；0 – 32 kV：210 mA	電壓范圍 0 – 8 kV：850 mA；0 – 16 kV：425 mA；0 – 32 kV：210 mA
千伏電壓表的精確度	1.5	1.5	1.5	1.5
工作溫度范圍	-20°C 至 +50°C	-20°C 至 +50°C	-20°C 至 +50°C	-20°C 至 +50°C
不帶外殼的重量	79 kg	120 kg	126 kg	147 kg
外殼尺寸（寬 x 高 x 深）	約 514 x 645 x 730 mm	約 514 x 645 x 730 mm	約 514 x 645 x 730 mm	約 514 x 645 x 880 mm
