奧地利BAUR PGK 70 HB高壓測試儀器由康高特代理，本產品進行電纜測試和診斷,極少能有測試儀比 PGK HB 系列中的兩件式高壓測試儀具有更長壽命、更加牢固和經濟?，F(xiàn)在熱賣中，如需購買，可通過客服熱線聯系我們！

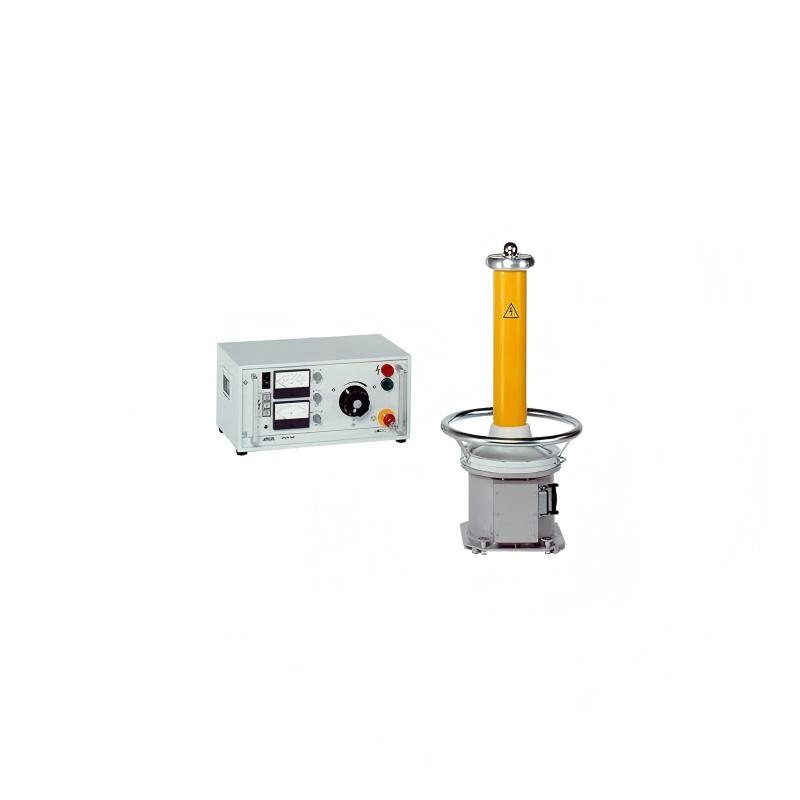

PGK 70 HB高壓測試儀器介紹

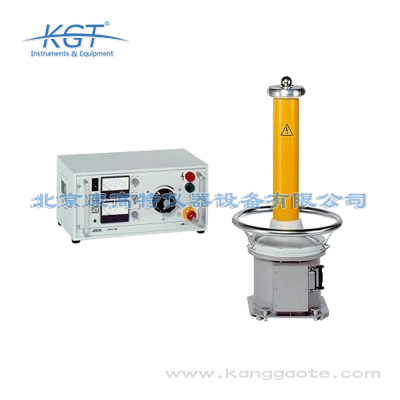

測試裝置由操作部件和高壓部件組成。操作部件包含所有操作和顯示元件，并能夠從安全距離控制高壓部件。根據運行模式，高壓部件中將使用整流棒或電阻棒。通過反轉高壓部件中的整流棒，可以反轉測試直流電壓的極性。
PGK HB 系列的所有儀器均具有短路保護功能，并具有電流補償?shù)碾妷簻y(cè)量功能。為了在直流電壓運行中對于電容試品進行放電，提供適合相應儀器的放電和接地桿。
PGK 70 HB高壓測試儀器功能
進行現場測試：
CENELEC HD 620/621 (VDE DIN 0276 - 620/621)
IEEE 400 - 2012
IEC 60060 - 3
根據以下標準進行電氣設備電壓測試：
IEEE 62.2
IEEE 95
根據以下標準進行電纜外護套測試：
IEC 60502 / IEC 60229
CENELEC HD 620/621 (VDE DIN 0276 - 620/621)
PGK 70 HB高壓測試儀器特征
AC 55 kVrms 或 DC ±70 kV
油絕緣免維護高壓變壓器
可無級調節的輸出電壓
PGK 70 HB高壓測試儀器供貨范圍
交流 / 直流高壓測試裝置 PGK 70/2,5 HB
放電和接地桿 GDR 80 - 500
5 m 連接電纜，用于將高壓部件連接到操作部件
2.5 m 高壓連接電纜，帶有連接端子
DC 運行的整流棒，擰入高壓部件中
AC 運行的電阻棒
3 m 接地電纜，帶有接地鱷魚鉗
2.5 m 電源連接電纜
選項
GDR 80 - 500
高壓部件的運輸手推車
19" 外殼的折疊三腳架，高 5 機架單元 (222 mm)
自動放電設備 EM 70/2,5,45 kJ
操作部件的運輸箱：尺寸 (寬 x 高 x 深) 約 515 x 430 x 255 mm
高壓部件的運輸箱：尺寸 (寬 x 高 x 深) 約 530 x 1,345 x 530 mm
25 m 連接電纜，盤繞在手動卷筒上
50 m 連接電纜，盤繞在手動卷筒上
外部自耦變壓器 110/230 V,3.0 kVA
整流棒
應用場景
用于中高壓電力電纜、電氣設備的交直流耐壓試驗、絕緣電阻測試及電纜外護套檢測，符合國際主流標準，分體式設計適合現場安全作業，是電力運維、檢修、驗收的耐用型高壓測試設備。
|
PGK 70 HB高壓測試儀器技術參數
|
|
最大電阻分壓器
|
640 VA
|
|
短路功率消耗
|
1200 VA
|
|
輸出電流
|
7 mA (AC eff) / 3 mA (DC)
|
|
輸出短路電流
|
20 mA (AC eff) / 12 mA (DC)
|
|
精確度
|
± 2.5 %
|
|
電源頻率
|
45 Hz 至 60 Hz
|
|
電壓
|
|
電源電壓
|
220 至 240 V；使用外部自耦變壓器 110 至 120 V
|
|
發射脈沖
|
55 kV (AC eff) / 70 kV (DC)
|
|
工作屬性
|
|
環境溫度（運行）
|
0 至 + 45 ° C
|
|
儲藏溫度
|
- 20 至 + 60 ° C
|
|
相對空氣濕度
|
未凝結的
|
|
尺寸 / 重量
|
|
尺寸（寬 x 高 x 深）
|
操作單元外殼：502 x 241 x 290 mm，高壓?jiǎn)卧ǜ?/直徑）：810 / 385 mm
|
|
重量
|
操作單元：13.5 kg，高壓?jiǎn)卧?6 kg
|
-
