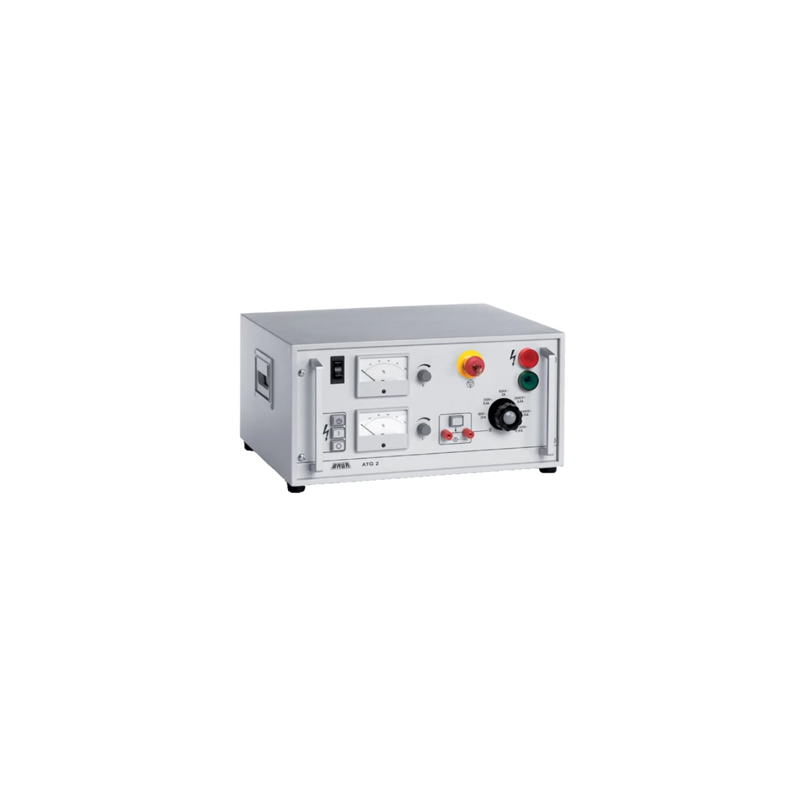

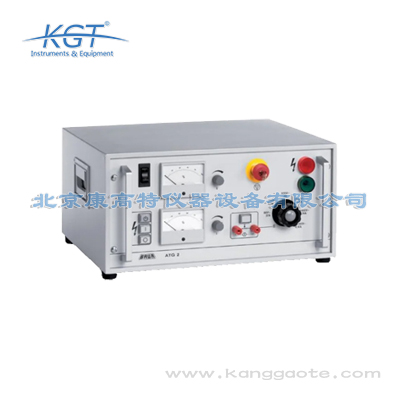

奧地利BAUR ATG 2電纜故障定位儀由康高特代理，本產品用于在低壓和中壓電網中降低電纜故障的阻抗?，F在熱賣中，如需購買，可通過客服熱線聯系我們！
針對棘手情況的堅固解決方案
用于改變故障電阻的便攜儀器
成熟的方法，針對難以定位的電纜故障
可用于難以接近的電纜
每個燒穿等級單獨進行電流和電壓調節
燒穿電源 ATG 2 用于在低壓和中壓電網中降低電纜故障的阻抗。由此，高阻、難以定位的間歇性故障被轉換為低阻故障，可以使用脈沖反射法輕松定位。
該具有短路保護功能的 2 300 VA 漏磁變壓器完全封裝在 19“ 外殼中，*高可提供 DC 10 kV 電壓。輸出電壓分為 6 級可調，即使承受負載，也可以在此之間切換。由此可根據相應的電纜故障個性化地調整輸出電壓。此外還可借助電位計相互獨立地限制每級電流和電壓。
可與 ATG 2 相連的外部電阻計能夠在燒穿過程結束后測定故障電阻，并評估是否需要繼續燒穿。
特征
*高燒穿電壓 DC 10 kV
*高輸出電流 32 Arms
*大功耗 2 300 VA
通過 6 級電壓*佳調整輸出電壓
適合低壓電網的交流電壓級
超溫時自動關閉
超溫時發出聲音*報
自動放電設備
高壓啟動連鎖裝置
符合 DIN EN 50191 的安全控制單元
帶信號燈的外部緊急關閉裝置連接插口
適合外部電阻計的連接方案
可以作為單機版本使用或 BAUR 電纜故障定位系統中的安裝模塊
供貨范圍
BAUR 燒穿電源 ATG 2，包括：
3 m 高壓連接電纜，固定安裝
2.5 m 電源連接電纜
3 m 接地電纜，帶有接地鱷魚鉗
使用說明書
選項
折疊三腳架，高 5 機架單元 (222 mm)，適用于 19“ 儀器
放電和接地桿 GDR 40-250
帶信號燈的外部緊急關閉裝置，含 25 m 連接電纜
帶信號燈的外部緊急關閉裝置，含 50 m 連接電纜
外部自耦變壓器 110/230 V;3.0 kVA
應用場景
適用于低壓、中壓電纜的高阻及間歇性疑難故障處理，通過燒穿降阻將難定位故障轉為低阻故障，配合脈沖反射法實現精準定位，可用于電力搶修、電纜運維及復雜故障預處理。
|
電源
|
200 – 253 V, 50/60 Hz
|
|
選項
|
100 – 130 V,50/60 Hz 配備自耦變壓器
|
|
最大 功率消耗
|
2 300 VA (短路時)
|
|
輸出電流 AC
|
AC 60 V 時 AC 230 V 時
|
|
輸出電流 DC
|
DC 800 V 時 DC 2.6 kV 時 DC 6.4 kV 時 DC 10 kV 時
|
|
負載電容
|
最大 10 μF
|
|
DC 輸出電壓
|
最大 10 kV
|
|
內部放電電阻
|
100 kOhm
|
|
環境溫度 (運行)
|
-20 至 +55°C
|
|
儲藏溫度
|
-30 至 +70 °C
|
|
尺寸 (寬 x 高 x 深)
|
502 x 255 x 390 mm
|
|
重量
|
約 41 kg
|
-
