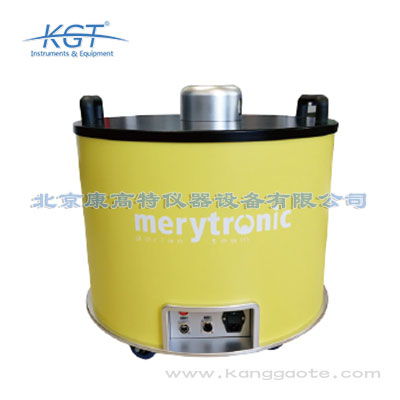

QW-10電纜振蕩波局部放電測試系統

品牌：北京康高特
分類：電纜震蕩波局部放電檢測儀
應用領域：電網，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

QW-10電纜振蕩波局部放電測試系統簡介：
?QW-10檢測對象主要是10KV電纜系統。
?QW-10在測試現場生成的振蕩波電壓的峰值可以達到30KV,有效值*高到21.2KV。
?QW-10的體積小巧輕便，可以裝在普通的行旅車中運送到任意的測試地點。
?按照被測電纜的差異，QW-10可以檢測的電纜長度可到數公里之長。

QW-10可以提供以下的可靠檢測
?安裝不良
?因電纜布線的鋪設不當引起的缺陷
?電纜配件的缺陷
?因老化造成電纜的材質變化
遠遠超過簡單的“通過”或“不通過”的測試，振蕩波電源測試是一個先進的維護工具，不僅可以提供資產管理，還讓電網運轉得更好。

QW-10系統配置清單
?10kV振蕩波前臺檢測單元
?筆記本電腦
?急停開關
?校準儀
?高壓連接電纜
?數據通訊線
?電源線
?放電桿
?接地線
?軟件鎖
?測試軟件
?分析軟件

Merytronic diagnostic使用的是衰減的交流電壓作為電壓源，也叫OWTS。這種檢測技術在現場測量時所消耗的功率非常低，測量的電纜長度可以很長，同時可以保持較高的測量精度。測量回路的頻率一般在 20Hz到 800Hz之間，符合標準要求。
其檢測電壓的發生原理來自于電路理論中*基礎的 LC 震蕩原理：被測電纜將會被持續壓，當到達目標電壓時通過高壓半導體開關將電纜通過電感放電。因此在發生局部放電時*會產生相應的震蕩的放電電壓，同時也可以獲得電纜的損耗因子。這種交替震蕩的放電（脈沖）數量一般會達到 50次左右，在這 50 次放電中可以將危及電網正常運行的缺陷轉換成為可以測量的局部放電現象。其工作原理圖如下：
QW-10工作原理圖

技術指標	QW-10
低阻尼振蕩電源	峰值電壓≥30KV 有效值≥21.2KV 振蕩電流≥70A
充電時間	小于8 s
電子開關種類	IGBT
充電電流	10mA
測試電壓頻率	20Hz～800Hz
電纜電容	0.05μF-4μF
局部放電等級測試范圍	1pC-200nC
局部放電定位帶寬	150kHz-50MHz 可自動選擇帶寬
局部定位精度	電纜長度1%
最長測試長度	5km
介損角tanδ測試	0.1%～10%
儀器總重量	50kg
校準儀	檔位：1pC-200nC 上升沿時間：不大于30ns 脈沖幅值精度：2%/5% 脈沖頻率：100Hz/200Hz 校準電容：100pF/1nF 供電電源：4節1.5V電池儀器重量：600g
