PATTR-3D三相變壓器變比測試儀

品牌：美國Phenix
分類：變壓器變比測試儀
應用領域：電網，電廠，
測試對象：變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PATTR-3D三相變壓器變比測試儀簡介：
?高達275 Volts 輸出，高精度。
?可選的三級繞組通道。
?全自動分接開關測試模式。
?大型全彩陽光下可讀的觸摸屏顯示。
?USB驅動器和以太網端口。
?符合IEEE C57.12.90和IEC 60076標準。

PATTR-3D三相變壓器變比測試儀特點：
便利性及優異表現

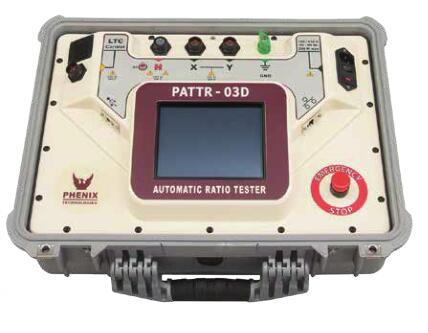

PATTR-3D三相變壓器變比測試儀-1

?堅固的設計非常適合處理極端環境的領域或制造環境
?抗感應模式通過抑制附近的感應干擾的不良影響，大大提高了測量的效率
?超大，高對比度，全彩，觸摸屏顯示屏
?集成LTC控制端子允許手動或全自動測試有載分接開關的測試序列，具有可配置的脈沖持續時間和占空比
?附帶的三級繞組通道非常節省時間，一次性測試連接到初級，二級和三級繞組
?測試速度快，可在5~10秒內完成LTC測試
?變比測量范圍50000：1，精度0.03%

使用方便

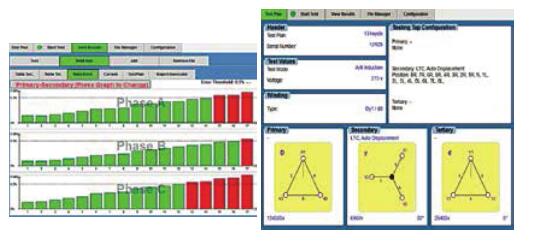

PATTR-3D三相變壓器變比測試儀-2

?PATTR-3D具備直觀的菜單，高對比度觸摸屏，便捷的圖形測試表現，擁有市場上*高的測試電壓，靈活且多功能測試引線配置，真正的三相輸出，適用全部變壓器類型。它的存在使得實現高精度變壓器匝比測量變得*的簡單。

易儲存電纜設計

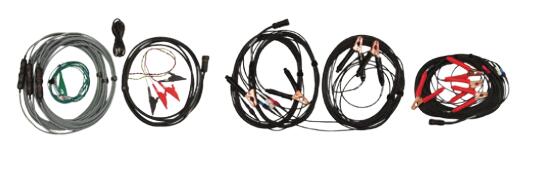

PATTR-3D三相變壓器變比測試儀-3

?將電纜從公共連接器輕松拆卸，以便快速正確的儲存。
?通過簡單連接兩個所需的鉗位/引線，單相變壓器測試的安裝時間也減少了。

PATTR-3D三相變壓器變比測試儀配件
?測試線，30'（9米）
?測試線延長，20'（6米）
?分接開關線
?接地線
?電源線
?PC軟件用于遠程控制
?校準證書
?運輸箱（可選）

匝比范圍	0.6 至 50000
精度	0.03% 0.8 至 1000:1 @ 275 V 0.05% 0.6 至 1000:1 @ 8 V, 40 V & 100 V 0.1% 1000 至 5000:1 0.2% 5000 至 10000:1 0.3% 10000 至 50000:1
測試電壓	8 V, 40 V, 100 V, 275 V
電源輸入	100 V至265 V，45-65 Hz
相角范圍	±180度
相角精度	±0.05度
相角分辨率	±0.1度
勵磁電流范圍	最高2 A
勵磁電流精度	讀數的±1％ + 1位分辨率
測量時間	5到10秒
數據存儲	> 10,000個測試文件
顯示	背光6.5“LCD，640x480，超高亮度
數據顯示	? 矢量組，相位，分接位置，匝比，匝比偏差，相位角位移，勵磁電流，測試失敗的結果 ? 最多可同時加載3個測試文件進行比較 ? 測試結果的圖形和表格表示
接口	USB（USB存儲器驅動器），以太網（遙控器）
測試標準	EMI, Safety
尺寸/重量	55磅（25公斤） 20“（508mm）L×16”（406mm）W×9“（229mm）H
運送尺寸	60磅（27公斤） 24“（610mm）L×21”（533mm）寬×15“（381mm）H
