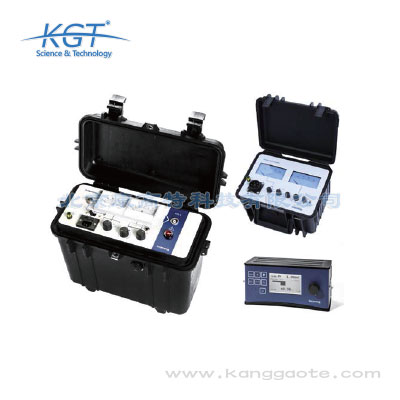

InterSheath CS電纜外護套測量系統

品牌：Intereng(鷹騰)
分類：電纜護套故障定位儀
應用領域：電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

InterSheath CS電纜外護套測量系統簡介：
?InterSheath CS同時高精度LocatorS*定點儀采用了跨步電壓原理，快速*定位外護套故障點

InterSheath CS電纜外護套測量系統特點：
?大電流輸出配置*的高壓測量
?具有 μV 級靈敏度的*定位儀
?超大液晶顯示器
?快速有效預定位電纜外護套故障
?簡單操作，攜帶方便
?防護等級 IP64，測試精準，可視化模擬表盤
?對于故障環境配置強擊穿電流 (400mA)
?結合 TDR 及濾波器，可測量高阻故障
?短路保護

InterSheath CS電纜外護套測量系統應用：
?測試及定位電纜故障，包括電力、照明系統、控制系統、通訊網絡
?測試電力供暖電纜系統

InterSheath CS電纜外護套測量系統標準配置：
?發射機HTD 6 包括連接線 (2m)
?*定位儀Locator S，帶兩個接地探針
?BFL 6 高壓電橋，用于故障預定位
?配件

選配件
?HTD 6電池包
?熱像儀
?MCF 原理（監視故障轉換）: ECF-C3 (耦合器)& InterF lex 140 (TDR)

分析 & 測試
最大測試電壓(DC)	6 kV
最大測試電流(In)	12 mA (2kV)
分辨率(精度)	100V / 1μA (± 1% FS)
過電流跳閘	0.12mA - 12mA; 跳閘
故障預定位
預定位高壓電橋	max. 6kV
電壓分辨率	0.01V - 10V
電流分辨率	0.1mA - 1000mA
故障環境（Imax）	400mA
故障精準定位
最大輸出/周期	6 kV DC / 1:3
測量范圍	±20μV to 250V (精確定位)
其他參數
發射機 HTD 6
安全	內置放電單元
尺寸, 防護等級	350 x 420 x 220mm; IP64
重量	9.5kg
主電源	230V , 50Hz
電池(可選)	LiFePo4 , 1.5hrs
預定位 BFL 6
尺寸, 防護等級	220 x 275 x 165mm; IP64
重量	3kg
精確定位 Locator S
尺寸, 防護等級	100 x 190 x 100mm; IP66
重量	0.7kg
電池	LiFePo4, 40hr
接地探針	2 x 1000mm
